泡罩包装设备的组成

泡罩包装设备的组成

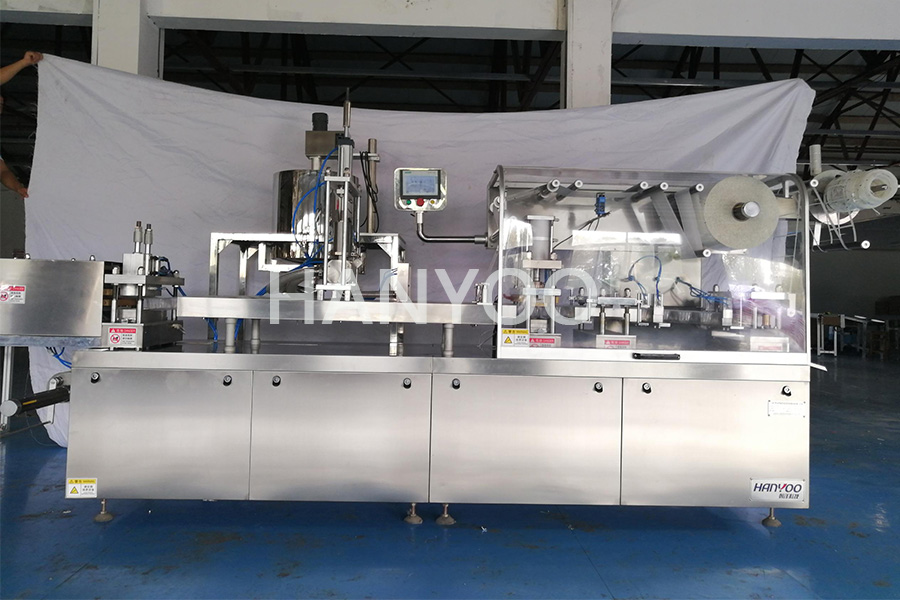

泡罩包装设备由地脚盘、脚轮、机身、PVC输送自重辊、PVC输送转折辊、成型工位、加料器、操作显视屏、导轨、压板装置、探测装置、热封工位、压痕工位、标识检测器、铝箔输送自重辊、转折辊、收废料自重辊、废料转盘、废料转盘、行程装置、冲裁工位、成品输送带、行程微调装置、主电机、电器箱等组成。

行程可调装置∶对需要变动版面规格，不需要增加或更换零件，就能顺利地、准确地实施版面规格的更换。

对版加热装置∶ 采用了对版接触式加热改变了传统的辐射导热方式，缩短了 PVC 塑片的加热时间，有效地保护了PVC 的分子结构，节约了能源。

加料装置∶ 由加料斗、振动筛、除尘器、通用加料器组成，适应多种药物的充填，对表面有粉尘的包装物效果更佳。

主要装置∶成型、热封、压痕、行程、冲截诸主部件全设计在机身平面之上，一目了然，对操作维修极为方便。

吹泡与热封∶PVC塑片经转折辊，对版加热至塑化进入成型模腔，正压充气形成挺括光洁的泡罩，然后经加料器加药，复盖铝箔后，加压热封。

压痕、打批号与冲截∶ 行程摆杆作间歇式进给向前输送 PVC-铝箔复合带，作一次运动，即完成三项任务，压痕（压虚线后能使版面撕成小块）、打批号、无边冲截，同时将成品版块送入输送带，传送到成品箱内。
