压片机的旋转结构

压片机的旋转结构

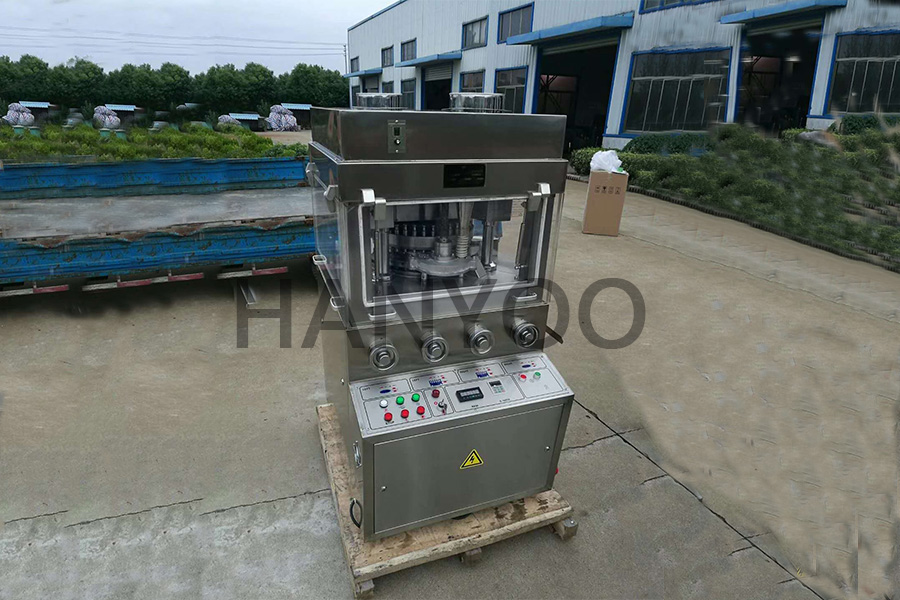

旋转式压片机可以用作电刷、炭片和触点的压型机械。

动力部分主要由传动部分和工作部分组成。工作部分由一个绕轴旋转的工作台组成。该表被分为三个层次。所述平台的上部设有上手柄，中部设有下手柄，下部设有下手柄;其他固定上下压轮,叶片重量监管机构、片重调节器、加料器、刮料器、片剂调节器、真空吸尘器、保护器等。机台安装在机器的中心轴上，绕轴旋转。机器的上半部分在固定的轨道上有规律地上下移动。下冲也会随着机台旋转加压，在下冲轨道上上下移动。上下轮应安装在合适的位置，以便上下轮向下推，上下轮转动并通过各自的车轮时向上移动并施加压力。

机台中央有一个刮粉器，将上料口的出口固定在刮刀上，物料可连续流入刮刀，从而进入模孔。压力调节器用于调节低压轮的高度。当压力被压缩时，低压轮的位置越高，高压与低压之间的距离越短，压力越大，反之，压力越小。卸料轨道上安装叶片重量调节器，通过刮刀调整模孔体积，调整卸料高度。
